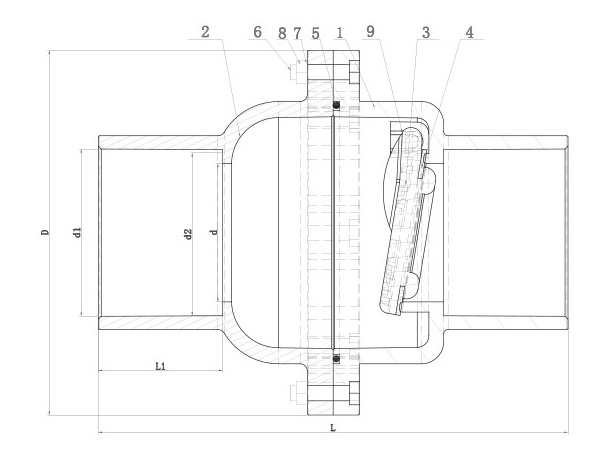

| 序號 | 名稱 | 材質 | 數量 | 單位 |
| 01 | 下本體 | UPVC∕CPVC | 1 | pcs |
| 02 | 上本體 | UPVC∕CPVC | 1 | pcs |
| 03 | 閥瓣 | UPVC∕CPVC | 1 | pcs |
| 04 | 密封墊Oring圈 | EPDM∕VITON | 1 | pcs |
| 05 | Oring圈 | EPDM∕VITON | 1 | pcs |
| 06 | 螺栓 | SUS304 | 以型號為準（8-12） | pcs |
| 07 | 螺栓墊片 | SUS304 | 以型號為準（8-12） | pcs |
| 08 | 螺母 | SUS304 | 以型號為準（8-12） | pcs |
| 09 | 牙扣 | UPVC∕CPVC | 2 | pcs |
| SIZE | d | d1 | d2 | D | L | L1 | ||||||
| ANSI | DIN | JIS | CNS | ANSI | DIN | JIS | CNS | |||||
| 4"（100） | 95 | 114.76 | 110.40 | 114.70 | 115.00 | 114.10 | 110.10 | 113.98 | 113.80 | 205.00 | 317.00 | 84.00 |
| 5"（125） | 125 | 141.81 | 140.50 | 140.8 | 141.00 | 141.00 | 140.20 | 140.10 | 139.70 | 260.00 | 392.00 | 77.00 |
| 6"（150） | 150 | 166.20 | 166.20 | 168.83 | 160.50 | 164.60 | 165.30 | 168.00 | 160.10 | 290.00 | 390.00 | 86.50 |
